Italvacuum Modèle : Cosmodry System IHD 3200 Année : 2016 Type : drying equipment

Italvacuum Modèle : Cosmodry System IHD 3200 An...

Puissance: 11 kW (15 CH)

// Matériel démonté et stocké dans nos locaux //
Fabricant : Italvacuum
Modèle : Cosmodry System IHD 3200
Année : 2016
Type : sécheur horizontal sous vide à corps fixe
Application : séchage poudres humides
Unité ATEX (Eex) : oui
Industries : Chimie fine, pharma (API), produits intermédiaires

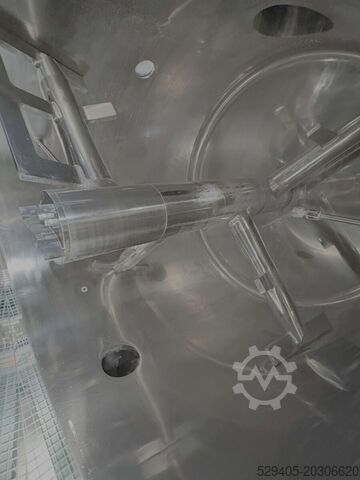

A) Agitation : Agitateur concentrique à arbre chauffé et démontable en plusieurs segments (Garniture mécanique double)
Transmission : (CEMP) – Puissance 30 kW + Réducteur + Chaine
Vitesse agitation : 1,6 ÷ 8,1 tours / min
Atex : antidéflagrant ATEX II 2GD

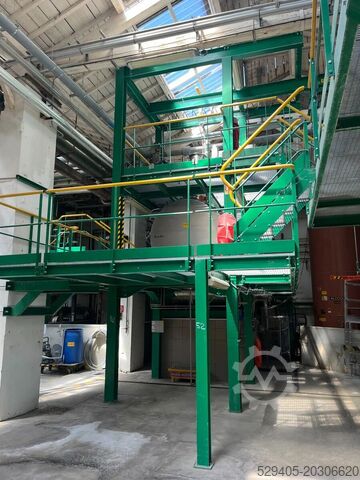

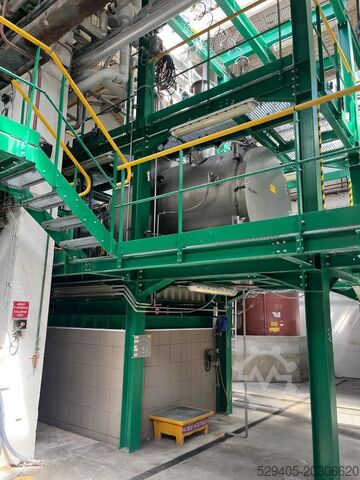

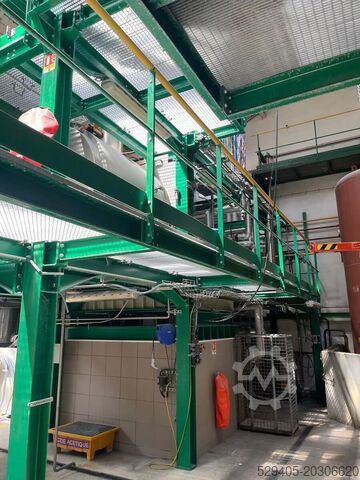

Monté avec le sécheur sur Structure de Soutien (SKID unique)
B) Chambre de séchage avec vanne de déchargement
Volume total : 3200 Litres
Volume utile : 30% – 80%
Pression intérieur cuve: -1 / 0,5 barg
Pression double enveloppe : 0 / 1,7 barg
Température de projet: -10 / +130°C
Température maximum liquide de chauffage: +100°C
Etanchéité au vide meilleure de: 4 mbar/h
Transmetteur de pression absolue EX-I
Sonde PT100 Ex-i de température produit
Système de lavage en contre-courant d’azote
Vitesse de rotation émotteurs : 300 / 1200 tpm (non installé)
Matériau en contact avec le produit: AISI 316L – EN 1.4404
Joints d’étanchéité au vide: PTFE e FEP
Matériau de chemise: AISI 304 – EN 1.4301
Liquide de chauffage: Huile diathermic
Finition intérieure poli miroir (Ra ≤ 0,4 µm)
Finition extérieure satiné (Ra ≤ 1,2 µm)

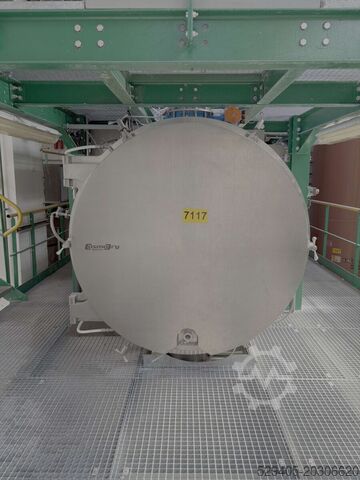

Porte d’Inspection et de Fermeture DN.1650
Vanne de Déchargement à Tampon DN 200/300
Vanne de Chargement a Papillon DN 250
Prédisposition au montage de deux Systèmes d’Emottage
C) Filtre de procédé
D) Groupe de vide : Pompe à Vide à Piston SAURUS939 mod. VVD
Banc de Support Pompe
ATEX : Ex-d-IIB-T4 – IP55
Puissance : 11 kW
Gujdpfx Abexn Az Rsgjh
Condenseur à Surface à pression atmosphérique mod. VD200I
E) Groupe de condensation sous vide
– acier inox AISI 316L et avec double enveloppe de refroidissement en acier inox AISI 304.
Pression de projet intérieur : -1 / 0,5 barg
Pression de projet enveloppe : 0 / 3 barg
Température de projet : -10 / 40 °C
Pression maxi liquide de refroidis. : 2,5 bar
Surface d’échange : 8,5 m2
Recette des condensats capacité : 900 litres
Capteur de niveau
F) Filtre extérieur de sécurité
G) Groupe thermorégultation systeme : Chauffage / Refroidissement
Réchauffeur de liquide à vapeur : Pression 7 bar – Température enveloppe : 142°C – Surface : 1,65 m2
Refroidisseur, monté sur le réchauffeur : eau froide ou saumure – Pression enveloppe tuyaux : 12 barg – Température enveloppe : 142°C – Température tuyaux : -10°C /+ 99°C – Surface : 3,42 m2
H) Système de Commande et Contrôle (Armoire électrique + HMI)
Dossier technique complet
