Chambre climatique - salle blanche

PK-Kältetechnik - Clean or Climate rooms Climate - Clean room

PK Clima – Salles propres

Nous pouvons proposer 3 salles propres différentes, faites-nous savoir la taille dont vous avez besoin :

A x 150 m² (3 compartiments)
B x 320 m² (7 compartiments) : 112 m²+55 m²+34 m²+38 m²+40 m²+25 m²
C x
Kdsdpfjw Dddzox Ahzew

Article 1) Bloc salle propre 1 +/- 150 m²

Entrée avec les données techniques suivantes :

- Classe de salle propre ISO6
- Éclairage 300 lux
- Toutes les portes avec serrures électriques

Marque, type MGB
- Tous les locaux – hauteur libre 2 500 mm

Extraction sur site 500–2 000 m³/h

Fente d’entrée 1 800 x 50 mm
Sortie 3 700 x 50 mm
Fente de sortie 1 800 x 50 mm

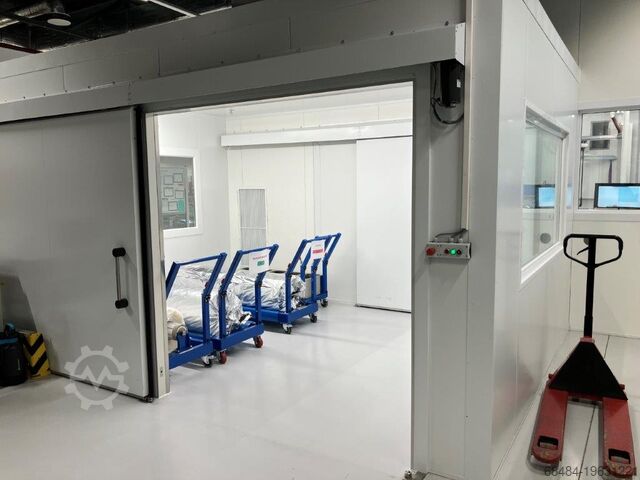

2 doubles portes
1 porte de maintenance

– Cellule DIG : Extraction des solvants via ventilateur d’extraction industriel
Marque : Ghrd, avec moteur d’entraînement externe et variateur de fréquence
Environ 5 g/m² de solvant est appliqué sur la vitre
La conduite d’extraction se termine 2 m au-dessus de la cellule.
Traversées de toiture et étanchéité de la toiture à fournir par le client
Surveillance de la dépression.

2 doubles portes
– Cellule T : extraction via ventilateur d’extraction industriel
Fabricant : Ghrd, avec moteur d’entraînement externe et variateur de fréquence
L’air extrait est combiné avec l’air extrait de la cellule DIG.

Surveillance de la dépression pour empêcher les solvants de s’échapper à l’extérieur.

2 doubles portes

Composition :

Environ 175 m² de parois en panneaux à rainure et languette
Couleur RAL9002, lisses, incluant fermetures excentriques
Divers éléments de fenêtre intégrés dans les parois de panneaux
Selon cahier des charges techniques

6 portes avec fenêtres
Battantes à 2 vantaux, dimensions passage libre 1 800 x 2 000 mm
1 porte pour salle d’opération
Battante à 1 vantail, dimensions passage libre 2 000 x 2 200 mm

6 serrures électriques comme décrit

22 unités de filtres-ventilateurs
1 140 x 1 140 mm
avec préfiltre F7
avec filtre principal H14
avec moteur EC, vitesse réglable
Débit d’air 2 350 m³/h
Puissance nominale 350 W
Niveau de puissance sonore env. 55 dB(A)

Environ 40 appareils d’éclairage
avec couvercle en verre
pas d’éclairage LED
Environ 200 m² de plafond salle propre
Marque O – plafond métallique

1 jeu de structure de suspension pour plafond métallique avec caillebotis pour accès technique
et remplacement des filtres par le dessus.

1 ventilateur d’extraction avec tuyauterie
1 section d’armoire électrique pour commande

Option supplémentaire :

Article 3) Conditionnement d’air supplémentaire pour la salle DIG
Pour atteindre la température et l’humidité requises dans la pièce, une unité de climatisation supplémentaire est nécessaire.
Température requise dans la pièce : +20°C ±2K
Humidité requise : 60 % ±10 %
- Commande via armoire centrale

L'annonce a été traduite automatiquement et des erreurs de traduction peuvent apparaître.
