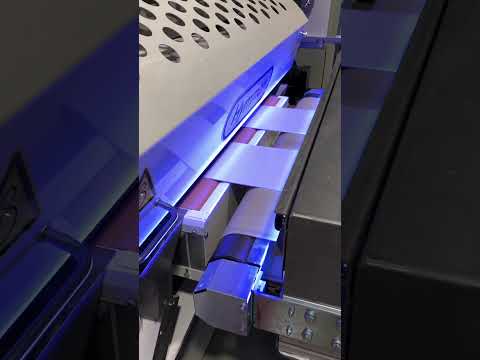

Système d’impression numérique HYMMEN JUPITER JPT C (2020)

HYMMEN JUPITER JPT C

- Alimentation
- Découpe
- Nettoyage
- Chauffage infrarouge
- Durcissement UV
- Revêtement
- Impression numérique
- Structuration
- Matification Excimer
- Empilage

Ligne d’impression numérique
Fabricant : Hymmen
Type : JUPITER - JPT C 680/548 avec OFS 850
Année de construction : 2020
Données techniques
- Largeur nominale : 680 mm
- Largeur d’impression maximale : 548 mm (extensible à 680 mm)
- Largeur maximale des panneaux dans l’OFS : 510 mm
- Hauteur de travail : 900 mm (+50 mm)
- Processus : Impression et vernissage sur le dessus, contre-vernissage sur le dessous
- Mode de fonctionnement : voie double jusqu’à une largeur de pièce maximale de 255 mm ; sinon voie unique
- Vitesse de la machine : 8-65 m/min
- Vitesse d’impression : jusqu’à 50 m/min

Module d’impression numérique Jupiter (JPT) :
- Nombre de couleurs : 4
- Têtes d’impression par couleur : 8 (maximum 10 possible)
Hjdpfezuzfzsx Ak Dsnr
- Emplacements libres pour des couleurs supplémentaires : 6
- Type de tête d’impression : XAAR 2001

Unité d’impression avec structure DLE :
- Rangées d’impression : 1
- Têtes d’impression par rangée : 8 (maximum 10 possible)
- Emplacements libres pour des rangées supplémentaires : 1
- Têtes d’impression au total : 8
- Type de tête d’impression : XAAR 1003

Spécifications des panneaux bruts :
- Longueur : 600-2800 mm
- Largeur du carton brut avant la découpe longitudinale : 900-1260 mm
- Les panneaux sont divisés dans le sens de la longueur avant l’impression numérique et le revêtement
- Épaisseur : 2-12 mm (sans restriction) ; jusqu’à 28 mm avec limitation de la vitesse

Scie de découpe de format :
- Système de découpe longitudinale avec jusqu’à 5 coupes plus 2 modules de refendage pour la production de largeurs de panneaux finis de 160 à 510 mm

Spécifications pour les panneaux finis :
- Longueur : 600-2800 mm
- Largeur : 160-510 mm
- Épaisseur : 2-12 mm (sans restriction) ; jusqu’à 28 mm avec limitation de la vitesse

Système d’alimentation (alimentation) :
- Type : Portique à vide
- Stations d’alimentation : 2
- Stations de déchargement : 1
- Capacité d’alimentation maximale : 8 cycles/min ; avec empilement double : 16 panneaux/min
- Empilements identiques par station : jusqu’à une longueur de panneau de 1 550 mm = 2 ; = 1 550 mm = 1
- Hauteur d’empilement maximale : 1050 mm
- Poids d’empilement maximal : 5 000 kg (combiné)
- Conception : sans fosse
- Mode de transport : plaque de protection ou palette
- Plaque de protection (entrée) : Longueur 800-2800 mm ; Largeur 1000-1260 mm ; Épaisseur 20-30 mm (jusqu’à 150 mm pour les palettes) ; max. 80 kg par panneau/palette

Système d’empilement (sortie) :
- Type : Chute
- Positions d’empilement : 1
- Capacité d’empilement maximale : 30 cycles/min
- Empilements identiques par position : jusqu’à une longueur de panneau de 1 550 mm = 2 ; = 1 550 mm = 1
- Hauteur d’empilement maximale : 1050 mm (alternative : 1000 mm)
- Poids d’empilement maximal : 5 000 kg (combiné) / Configuration d’empilement alternative, poids d’empilement maximal : 3 500 kg
- Conception : avec fosse
- Mode de transport : plaque de protection ou palette
- Type d’alimentation de la plaque de protection : chargement par chariot élévateur, séparation par robot
- Plaque de protection (empilement) : Longueur 800-2800 mm ; Largeur 1000-1200 mm ; Épaisseur 20-30 mm ; max. 80 kg par panneau ; Matériau OSB ou MDF

Modules :
- Nombre de modules : 35
- Étapes du processus : Alimentation, Découpe, Nettoyage, Chauffage infrarouge, Durcissement UV, Revêtement, Im
