Presse de collage à haute fréquence

Orma LS ECO 25/13

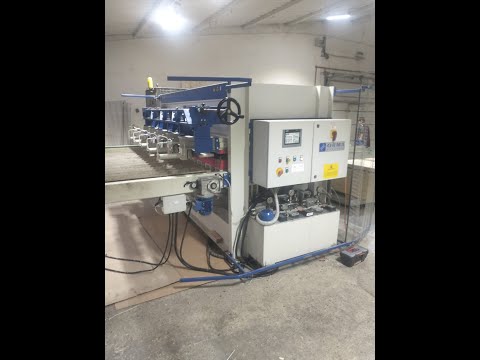

Presse à panneaux haute fréquence – Orma LS ECO 25/13
Année de production : 2022
Etat technique : très bon

Fabricant : Orma Macchine – Italie
Table de travail et système d'alimentation :
• Dimensions utiles : 2500x1300 mm, 3,25 m²
• Poussoir mécanique : longueur 2500 mm, utilisé pour introduire les éléments dans la presse ; vitesse de poussée constante; tiges de poussée contrôlées par un système de chaîne
• Interrupteur de fin de course arrêtant la presse en bout de table de travail
• 1 pédale pour déplacer les éléments sur la table de travail
• 1 bouton d'arrêt d'urgence
_____
Presse hydraulique – Modèle LS/ECO :
• Plaques chauffantes haute fréquence, dimensions : 2500x1300 mm
• Plaque chauffante inférieure mobile
• Système de repassage vertical :
o 4 pistons presseurs verticaux de diamètre 70 mm, force totale maximale 40 tonnes, course/ouverture : 150 mm
• Unité de repassage horizontale :
o Composé de 5 pistons à double effet d'un diamètre de 40/25 mm qui actionnent 5 plaques de presse en acier ; course/ouverture : 150 mm
o Force totale maximale : 7,5 tonnes
o Les pistons peuvent être activés par un dispositif spécial pour réduire la zone de pression
• Unité de repassage verticale arrière :
o Il est utilisé pour fixer les derniers éléments et contraster l'unité de pressage horizontale latérale, constituée d'une barre d'acier (2500x150 mm)
o Actionné par 3 pistons verticaux de 70 mm de diamètre, force totale maximale : 30 tonnes, course : 150 mm
• Unité de pressage latérale et dispositif de fixation arrière :
o Permet la production d'éléments de longueur illimitée
• Deux cycles de travail :
o Manuel ou automatique, sélectionné en appuyant sur le bouton
o Cycle de réglage spécial après repassage
• Unités de repassage indépendantes :
o Chacune des trois unités hydrauliques dispose d'un réglage de pression individuel
• Circuit hydraulique unique :
o Utilise le même réservoir d'huile
o Puissance totale : 5 CV
• Panneau de commande principal équipé de toutes les options de contrôle (PLC inclus) pour faire fonctionner la presse
• La structure de la presse est constituée de profilés et de poutres en acier soudés
_____
Système d'évacuation :
• Dimensions utiles : 2500x1300 mm
• Monté à l'arrière de la presse sur une unité de pressage mobile
• Système de déchargement par gravité avec éléments à profil triangulaire
_____
COMPRIS:
a. Générateur haute fréquence
• Générateur haute fréquence de 20 kW
• Réglage de fréquence à cinq positions, permettant d'adapter le générateur au type de travail
• Pont de diodes en silicium pour des performances constantes
• Entièrement équipé de tous les composants pour la connexion à la presse
• Plaques de presse en matériaux isolants, recouvertes de plaques d'aluminium pour permettre la transmission à haute fréquence
o La coque en aluminium agit comme pôle positif et négatif (plaque de presse supérieure et inférieure)
b. Revêtement de plaques en acier inoxydable
c. Réglage de la hauteur des plaques de pressage latérales en acier
Credpfxsv Ayfts Ag Noh
d. Épaisseur supplémentaire pour les plaques de presse latérales

Nous proposons un démontage, un chargement et un montage professionnels, une mise en service et une formation des opérateurs.
Nous offrons également un service continu et un accès aux pièces de rechange.
