Machine à raboter et à chanfreiner

REX / Weinig SUPERMASTER

REX SUPERMASTER Année 2003 – SUMA-8/63.WW
Numéro de machine : 22.500
Année de fabrication : 2003

1. Données générales
• Type de machine : Raboteuse-profileuse avec unités de chanfreinage
• Puissance totale installée : env. 222,8 kW
• Vitesse d’avance : 10 – 100 m/min (réglable, à commande par fréquence)

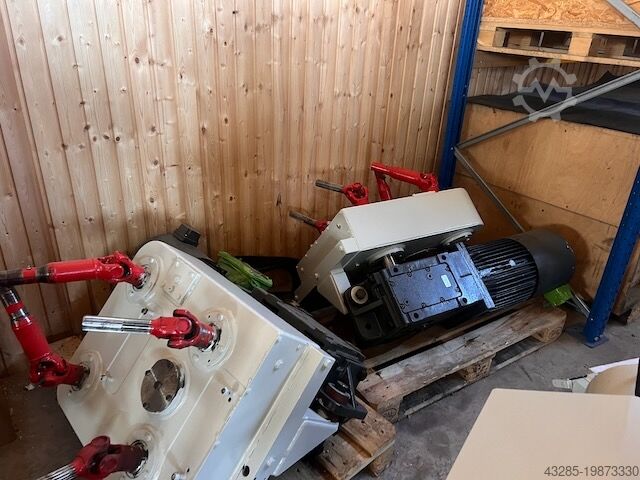

• Groupe d’extraction robuste (AZG) : 4 rouleaux, pression pneumatique des rouleaux, arbres à cardan

2. Outils / Unités
• Arbres de rabotage :
• Arbre inférieur : 37 kW
• Arbre supérieur : 45 kW
• Arbre droit : 22 kW
• Arbre gauche : 22 kW
• Unités de chanfreinage :
• 4 × Chanfreineuse (AFVo / AFVu, gauche/droite, haut/bas) – chacune 1,85 kW
• Vitesse de rotation : env. 5.600 tr/min, hauteur réglable pour la largeur du chanfrein

Nombre total d’outils d’usinage : 8 pièces
(4 arbres de rabotage / travail + 4 unités de chanfreinage)

3. Entraînements
• Unité d’avance : env. 32 kW
• Moteurs auxiliaires (séparés) :
• Réglage en hauteur (épaisseur)
• Réglage de la largeur
• Réglage de copeaux
Cjdow Ttvwepfx Aamehc
• Réglage de la machine

4. Système d’aspiration
• Buses d’aspiration individuelles Ø 160–200 mm selon l’unité
• Puissance totale d’aspiration nécessaire : env. 25.350 m³/h

5. Accessoires
• Diverses têtes de rabotage et outils (voir documentation photographique en annexe)
• Armoire électrique incluse
