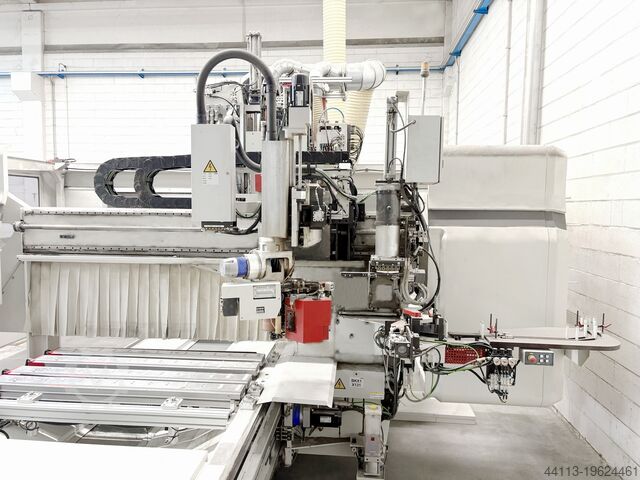

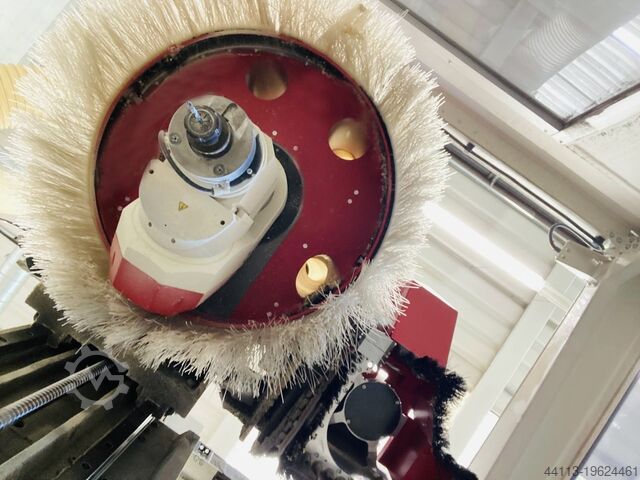

Centre usinage CNC (avec Plaquage Chants

IMA BIMA Cx40 E / R / 145 / 400

État: usagé, Année de construction: 2005, Zone de travail : X=2970 mm / Y=1725 mm Vitesses de déplacement des axes : X=60 Y=45 Z=25 m/min Poids : 3200 kg Lieu de stockage : Nattheim Dkedpfx Absw Dcccj Hog

État: usagé, numéro de machine/véhicule: 005521, Plage de travail axe X : 4000 mm Plage de travail axe Y : 1400 mm Niveau de travail : Avec supports de console à vide Puissance de la broche principale : 15 KW Dkodpfx Abovctlge Hsg Non. axes contrôlés : 4 axes Nombre de broches de perçage : 30 Nombre d'emplacements d'outils : 24

État: usagé, Année de construction: 2011, Fonctionnalité: entièrement fonctionnel, numéro de machine/véhicule: 3261, course de déplacement axe X: 2 000 mm, course de l’axe Y: 1 300 mm, course de déplacement axe Z: 1 300 mm, diamètre de la table rotative: 1 600 mm, Équipement: vitesse de rotation à variation continue, Centre d’usinage fraiseuse/tour d’occasion SHW UniSpeed 5T Réf. MC-3261 – Année de fabrication : 2011 Courses linéaires : X = 2 000 mm | Y = 1 300 mm | Z = 1 300 mm Construction : Bâti machine autoportant, sans fondations élaborées. Guidages compacts à rouleaux de précision sur tous les axes. Montant-machine en conception portique, broche et chariot en fonte GGG 60 avec compensation hydraulique de poids. Entraînement & avances : Servomoteurs AC digitaux individuels, réglage continu 2–30 000 mm/min, accélération 2 m/s². Système de mesure direct pour haute précision. Tête universelle de fraisage (orthogonale) : - Fonte GGG 60, rotation automatique 360°/180°, 64 800 positions pilotées CNC - Conicité SK 50, force d’extraction outil 20 kN - Puissance : 26 kW (100 % DF) / 36 kW (40 % DF), 22–6 000 tr/min - Serrage rapide hydromécanique des outils Table rotative CNC : - Ø 1 000 mm, faux-rond ≤ 0,015 mm - Vitesse de rotation max 250 tr/min | couple 2 700 Nm - Charge table : fraisage 6 000 kg, tournage 3 000 kg - Ø balancement max 1 800 mm Système d’équilibrage : Système intégré de mesure et correction des vibrations (DIN ISO 1940 G 6,3 à >G 3). Commande via Siemens 840D. Changeur d’outils : - Magasin chaîne 90 outils - SK 50, Ø max. 125/250 mm, longueur 400 mm, poids 25 kg - Changement horizontal, codage par emplacement fixe, soufflage pour protection de la broche Commande : Siemens 840D, monté pivotant sur la machine. Électricité : Puissance totale ≈ 80 kVA. Tension de commande 24 V, degré de protection IP 54, EN 60204. Armoire électrique avec refroidisseur intégré (système double chambre, hermétique, avec déshumidification). Refroidissement & lubrification : - Haute pression interne & douche circulaire (commutable), réservoir 500 l, max. 40 bar - Lubrification minimale (MMS Lubrix 850) par la broche - Pistolet de rinçage, lavage du bâti, commutation air/liquide - Lubrification : guidages centralisée, graissage de la broche, tête de fraisage par brouillard d’huile Convoyeur à copeaux : Bande à charnières, course X 2 000 mm, largeur 350 mm, hauteur d’éjection 1 250 mm Systèmes additionnels : - Surveillance collision 1 canal - Air de protection sur règles linéaires Dkodpfow Eb Itsx Ab Heg - Palpeur radio (3D) - Plage pivotement élargie de la tête de fraisage -90° à +110° - VisioPort pour visibilité optimale - Passage rotatif dans la table pour hydraulique de serrage avec contrôle de serrage inclus - Système de point zéro avec boutons pupitre - Vitrage de sécurité (18 mm) - Installation de purification d’air ILT Unifil 1 MRV70-4.0 (4 200 m³/h) - Boîtier déporté B-MPI avec poignée, override, arrêt d’urgence - Arrivées d’énergie : air comprimé 4–6 bar (G¼) Peinture : Couleur de base RAL 7004 gris signal, modules fonctionnels RAL 7016 gris anthracite ou RAL 9011 noir graphite, satiné, résistant à l’huile et à la soude.

État: bon (utilisé), Année de construction: 2007, Caractéristiques techniques : - Longueur maximale réalisable 3200 mm - Longueur minimale machinable 200 mm - Largeur maximale 200 mm - Largeur minimale 40 mm - Hauteur maximale de la pièce 130 mm - Profondeur avec Ø max. au tenon 320 mm : 105 mm - Vitesse du chariot de tenonnage min / max 0/100 m / min - Vitesse de profilage min / max : 3/15 m / min Tenoning : 1- scie de coupe d'extrémité Dksdpfx Abet R T Hco Hjg 5.5 hp (4 kW) Scie Ø 400 mm 2- routeur de tenonnage Roulements de comptoir 50 x 620 mm 15 hp (11.3 kW) Outil max. Ø 320 mm Course de l'axe 575 mm Garde-fou automatique 3- routeur à tenon Contre-roulement 50 x 620 mm 15 hp (11.3 kW) Outil max. Ø 320 mm Course de l'axe 575 mm Protection automatique contre les éclats Positionnement vertical avec axe continu 4- Pince numérique de réglage angulaire Profilage : 5- : routeur à profiler sur la droite Arbre 50 x 320 mm 10 hp (7.5 kW) Ø outils 130/240 mm Course de l'axe 280 mm Intervention anti-vibration différée lors de l'étalonnage Double sens de rotation Positionnement vertical et horizontal avec axe continu 6- : routeur à profiler sur la droite Arbre 50 x 320 mm 10 hp (7.5 kW) Ø de l'outil 130/240 mm Course de l'axe 280 mm Positionnement vertical et horizontal avec axe continu 7- : routeur à profiler sur la droite Arbre 50 x 320 mm 10 hp (7.5 kW) Ø de l'outil 130/240 mm Positionnement vertical et horizontal avec axe continu 8- : groupe de récupération à sortie fermée Positionnement vertical et horizontal avec axe continu Dispositif d'extraction de l'obturateur Hfutwt78Z 9- : arbre horizontal inférieur pour rainure Positionnement vertical et horizontal avec axe continu 88.5 hp (66.4kW) 10- : guide numérique 11- : Retour des pièces à l'opérateur

État: usagé, numéro de machine/véhicule: 008011, Course de travail axe X : 6200 mm Course de travail axe Y : 1935 mm Dedpfx Aowu Af Esb Hjkg Surface de travail : Avec supports à consoles à vide Puissance broche principale : 10,5 kW Nombre d'axes contrôlés : 4 axes Nombre de broches de perçage : 40 Nombre de positions d’outils : 22

État: usagé, Année de construction: 2008, Diamètre de roue - max. 300 mm Module - max. 8 Module - min. 0,7 Djdevxww Sjpfx Ab Hekg Commande SINUMERIK 840 D Angle de cône partiel - min./max. -90 / +90 ° Broche de pièce - alésage 127 mm Diamètre de la meule 50 - 230 mm Vitesse de broche de meulage en continu 7 500 tr/min Vitesse de broche pièce 700 tr/min Puissance totale requise 146 kW Poids de la machine env. 21 t Encombrement env. 9,5 x 3,6 x 3,1 m Palpeur pour creux de dent (intégré à la tête de meulage) Broche de meulage externe - installation de refroidissement Extraction de brouillard d’huile ELBARON (intégrée à la machine) Installation de filtration du liquide de refroidissement Hoffmann Utilisée pour la production en série de couronnes coniques spiralées Pas de dispositifs de serrage Pas de meules / brides de meules Pas de roues de dressage

État: très bon (occasion), Année de construction: 2009, Machine pour l’usinage complet des cadres de portes et des couvre-joints. La machine effectue la coupe à 0°-45°, le perçage à 45°, le perçage excentrique/clips sur la moulure de recouvrement, le fraisage du logement-plaque et du logement de la plaque contre-chambrée, ainsi que le perçage pour la pose manuelle d’une paumelle à visser. La machine est équipée d’un ordinateur qui contrôle automatiquement tous les réglages et le cycle de travail. Les axes sont déplacés par des moteurs sans balais, tous les mouvements se font sur des guidages linéaires de haute qualité. Longueur de travail max. 3 000 mm Longueur de travail min. 480 mm Hauteur/épaisseur max. de la pièce : 98 mm Largeur max. de la pièce : 280 mm Unités par côté : 2 Dkodpfxsw Sd Uus Ab Hog Unités de sciage par côté : 1 Unités de perçage par côté : 1, chacune avec une tête de 5 forets Unité principale : 1 Unité de fraisage avec 2 broches Unités relevables à 45° Réglage de l’angle – contrôleur programmable Réglage de la largeur – contrôleur programmable Certificat de conformité CE Poids : 2 500 kg

État: très bon (occasion), Année de construction: 2000, Fonctionnalité: entièrement fonctionnel, Première mise en service : 2000 Commande : Heidenhain TNC 430 M Heures machine : 111 500 h Axe X : env. 4 000 mm Axe Y : env. 2 360 mm Axe Z : env. 1 250 mm Axe A : ± 110° Axe C : ± 300° Table de bridage Surface de bridage : env. 6 000 x 2 000 x 420 mm Écartement des rainures en T : 18H12 / 250 mm Dksdpfx Aow Rl S Ssb Hsg Charge maximale sur table : 30 000 kg/m² Tête de fraisage 2 axes AC3 Puissance de broche : 25 kW Vitesse de broche : max. 15 000 tr/min Couple : 80 Nm Attachement d’outil : HSK 63A Désaccouplement d’outil : hydraulique !!! Broche remise à neuf fin 2024 !!! Entraînements des axes linéaires Vitesse d’avance axes X, Y : jusqu’à 20 m/min Vitesse d’avance axe Z : jusqu’à 20 m/min Accélération des axes X, Y, Z : jusqu’à 1,5 m/s² Données de raccordement Puissance connectée : 40 kW Fusible principal : env. 80 A Dimensions, poids Encombrement machine avec périphériques : env. 8 500 x 5 600 x 4 945 mm Poids total : env. 18 000 kg Couleur Carénage, portique, armoire électrique : gris clair Tête de fraisage et applications : vert Équipement supplémentaire - Carénage sur 3 côtés, sans canaux d’aspiration - La table de bridage supplémentaire montrée n’est pas comprise dans la livraison État de la machine Entièrement opérationnelle et en très bon état. Machine toujours sous tension et disponible immédiatement.

État: très bon (occasion), Année de construction: 2014, Première mise en service : 2014 Commande : Heidenhain iTNC 530 HSCI incl. molette HR 520 Heures machine - Machine sous tension : env. 90 000 h - Heures broche : env. 38 000 h - Heures broche actuelle tête de fraisage : env. 900 h Courses - Axe X : env. 2 500 mm - Axe Y : env. 3 000 mm - Axe Z : env. 1 250 mm - Axe A : ± 110° - Axe C : ± 300° Table de serrage - Surface de bridage : env. 2 500 x 3 250 x 600 mm Tête de fraisage 2 axes VH30 - Puissance de broche : 60 kW Dkedpfx Abewywcij Hsg - Vitesse de broche : max. 22 000 min⁻¹ - Couple : 95 Nm - Porte-outil : HSK 63A - Serrage outil : hydraulique - Arrivée liquide de coupe : externe et interne Entraînements axes linéaires - Vitesse d'avance X/Y/Z : jusqu'à 60 m/min - Accélération des axes X/Y/Z : jusqu'à 5 m/s² Données de raccordement - Puissance raccordée : 190 kVa - Disjoncteur principal : env. 315 A Dimensions, poids - Encombrement machine avec périphérie : env. 10 000 x 8 000 x 5 650 mm - Poids total : env. 63 000 kg Coloris - Carénage, portique, armoire de commande : RAL 7035 gris clair - Tête de fraisage et applications : RAL 6038 vert fluorescent Description : Équipements additionnels : - Arrivée liquide de coupe avec système de filtration à bande - Magasin chaîne 50 outils - Enceinte de zone d’usinage - Convoyeur à copeaux - Installation aspiration brouillard d'émulsion LTA Options avec supplément : - Palpeur radio Renishaw RMP60 - BLUM Control NT État de la machine : Entièrement fonctionnelle, en très bon état, visible sous tension ! Les photos sont à titre d'exemple et proviennent d'une machine neuve de ce type. Photos originales à venir !

État: remanié (utilisé), course de déplacement axe X: 10 000 mm, course de l’axe Y: 1 300 mm, course de déplacement axe Z: 2 100 mm, avance rapide axe X: 30 m/min, avance rapide axe Y: 30 m/min, course rapide axe Z: 30 m/min, avance sur l’axe X: 30 m/min, avance sur l'axe Y: 30 m/min, avancée d'usinage axe Z: 30 m/min, vitesse de broche (max.): 6 000 tr/min, vitesse de broche (min.): 36 tr/min, vitesse de rotation (max.): 6 000 tr/min, capacité du réservoir: 1 200 l, SHW Powerspeed 5 chemins de voyage • Axe X (lit) : 10 000 mm • Axe Y (poupée) : 1 300 mm • Axe Z (vertical) : 2 100 mm pilotage • Commande CNC : Heidenhain iTNC 530 taux d'alimentation • Axes X, Y et Z : 30 000 mm/min • Accélération : 3,5 m/s² tête de fraisage universelle de conception orthogonale • Plage de pivotement du support de la tête de fraisage : 360 x 1 degré • Plage de pivotement de la tête de fraisage : 180 x 1 degré • Porte-outil : SK 50 DIN 69871 • Plage de vitesse : 36 - 6 000 tr/min convoyeur à copeaux • Longueur de la tâche : 10 000 mm système de refroidissement • Capacité du réservoir : 1 200 litres ATTENTION les photos sont des photos de comparaison À propos de nous: MBM Maschinenservice & Gebrauchtmaschinen GmbH est un spécialiste indépendant des machines-outils SHW. Notre activité principale concerne les fraiseuses d'outils. Nos services comprennent les livraisons de pièces de rechange, le service client sur site, les révisions de machines et les modernisations de systèmes de contrôle. Services: - machines d'occasion Djdpov Dhw Tofx Ab Hokg - Des pièces de rechange - Service client - Entretien des machines - Révisions de machines - Modernisation du contrôle _____ Machine d'occasion - fraiseuse d'occasion - fraiseuse à colonne mobile d'occasion - tête de fraisage orthogonale - travail des métaux - fraiseuse à outils - tête de fraisage - machine SHW - pièces détachées SHW - fraiseuse d'occasion - fraiseuse d'occasion - fraiseuse cnc d'occasion - perceuse-fraiseuse d'occasion - fraiseuse à métaux d'occasion - fraiseuse à métaux d'occasion - fraiseuse à métaux d'occasion - fraiseuse cnc d'occasion - fraiseuses cnc - fraiseuses cnc - fraiseuse - usinage de grandes pièces - usinage de grandes pièces - usinage de grandes pièces - usinage de grandes pièces cnc - fraisage - shw - PS5 - PS 5 - Powerspeed - SHW PSZ 5 - SHW Powerspeed - SHW Powerspeed 5 - PSZ 5 - PSZ 5 - Heidenhain - fraiseuse MBM - machine MBM - fraiseuse à colonne
