Presse hydraulique

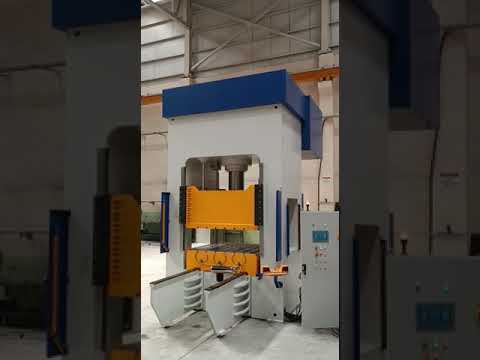

Hidrobrasil Doppelständerpresse 400 Tonnen

Presse oléohydraulique à double montant 400 T avec table coulissante

Type de presse Presse à double montant
Thermiquement neutre 80 - 120 °C
Nombre de côtés de commande 1 côté
Forces
Force de compression max. 4000 kN
Force d'arrachement libre max. 400 kN
Crsdpfx Agjph Uk Ns Neh
Temps de montée en pression Outil fermé Acier sur acier Max. 4 sec.
Dimensions 3.800 mm de long et 4.475 mm de large
Longueur max. Largeur d'ouverture 800 mm
Course 800 mm
Hauteur de la table au-dessus du sol 1100 mm
Hauteur au-dessus du sol (hauteur de construction) env. 4300 mm
Hauteur du hall min. 5500 mm
Ecart de parallélisme à 20°C +/- 0,1 mm
Flèche
Déterminée à la force de fermeture maximale avec 70% d'occupation < = 0,2 mm/m
Poids
Poids total de la presse sans consommables et plateau de table env. 28 to
Table de presse
Dimensions de la table 1500x1500 mm
Vitesses
Fermeture rapide à 100 mm sec.
Vitesse de pressage 8 - 3 mm sec.

Pression sonore
Niveau de pression acoustique, mesuré à 1,5 m de hauteur au niveau du panneau de commande selon DIN 45635-T16-KL3 max. 78 db(A)
Hydraulique
Nombre de cylindres de pressage/de déplacement 1 pc.
Pression de service max. 300 bar
Temps de montée en pression pressage 4 sec.
Précision de la pression pendant la course de pressage +/- 3 bar
Pompe principale BOSCHREXROTH Pompe à pistons axiaux env. 145 L/min
Volume d'huile env. HLP 46 MW 1000 litres
Température ambiante max. 40 °C
Température de l'huile max. 55 °C
Température de départ °C
Pompe auxiliaire BOSCHREXROTH, pompe à engrenages 10 L/min Maintien d'une pression constante jusqu'à 300 sec.
Électricité
Alimentation principale 400 V AC
Tension de commande 24 V DC
Fréquence 50 Hz
Raccordement hydraulique Moteur principal 40 kW

Presse à table coulissante d'une puissance de 400 T,
Vitesse de fermeture jusqu'à 100 mm/ ( réglable par écran tactile )
Vitesse d'ouverture jusqu'à 100 mm/sec ( réglable par écran tactile )
Vitesse de pressage initiale 10 mm/sec ( réglable par écran tactile )
Dimensions du plateau 1500x1500mm
Taille du coulisseau env. 1600x1500mm
Surveillance de la température de l'huile Avertissement de 55 degrés, arrêt de 60 degrés
Lubrification automatique ( réglable par écran tactile )
Positionnement libre du coulisseau ( réglable par écran tactile )
Barrières photoélectriques SICK/PILZ 14 mm, à l'avant, jusqu'à 1800 mm de hauteur
Sécurité hydraulique et mécanique du coulisseau
Refroidissement par huile en circuit fermé ( réglable par écran tactile )
Éjecteur dans la table, force de compression de 20 T, course de 350 mm
L'éjecteur se déplace vers l'extérieur avec la table
Plateau de table fraisé à plat, avec rainures DIN 22 T
Réglage de la pression de 60 T à 400 T ( réglable par écran tactile )
Limitation de la course de déplacement au choix par pression ou position
Mode de réglage, course individuelle et déroulement du cycle ( réglable par écran tactile )
Panneau de commande pivotant sur l'armoire
Commande bimanuelle, avec bouton d'ouverture, bouton de commutation manuel/course unique/cycle
Montage, mise en service, formation contre facturation séparée
La commande est fournie par SIEMENS. ( S 7 1200 ) ainsi que le moniteur TouchScreen de 9 pouces. L'unité de télémaintenance SECOMEA -Ethernet fait partie de la livraison.
Sur le côté de la presse, il y a deux fenêtres de 1000 mm de haut et 800 mm de large avec des portes doubles.

(Presse à table coulissante, presse hydraulique, presse hydraulique, presse à double montant)
