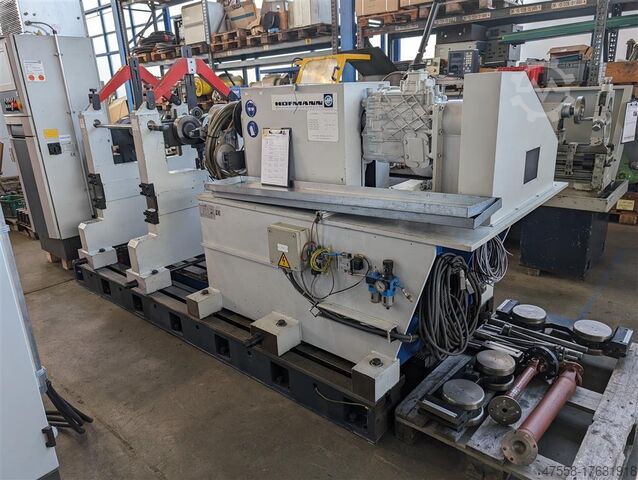

Machine à équilibrer horizontale pour rotors

HOFMANN UHK 26

Détails techniques :

Poids max. de l'élément d'équilibrage : 2000 kg
Diamètre de l'élément d'équilibrage sans unité d'usinage : 1500 mm
Longueur du banc : 3000 mm
Diamètre de rotation : 2400 au-dessus du banc de la machine mm
Arbre du rotor : Ø 1500 au-dessus du bord de la bande
Dedpsu Iczrjfx Ab Rowc
Tension : 400 / 50 V/Hz
Puissance d'entraînement : 22 kw
Puissance connectée : 25 kVA / 20 kW
Air comprimé : 6 bar
Poids de la machine env. : env. 5,5 t
Dimensions de la machine env. L x l x H : 3,3 x 1,5 x 2,0 m
Dimensions de l'armoire électrique : 650 x 610 x 2150 mm

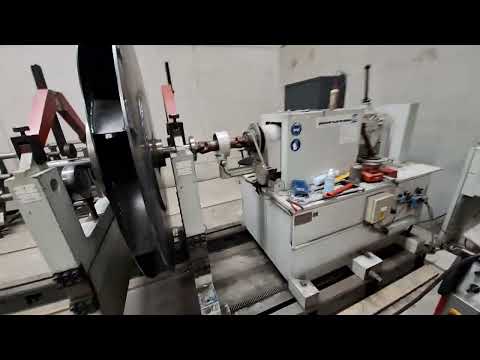

Machine à équilibrer horizontale, fonctionnelle voir vidéo, démontée, prête à charger à partir de Leipzig.

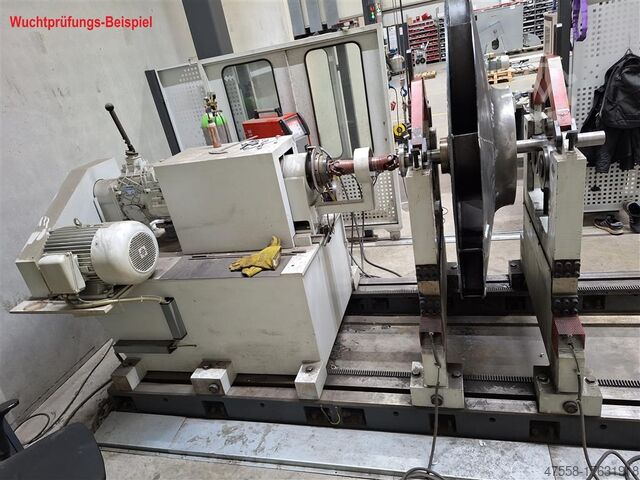

La machine à équilibrer sert à mesurer et à équilibrer le déséquilibre statique ou dynamique des rotors.

Chevalet d'entraînement/vitesse d'équilibrage :
5 vitesses et marche arrière (boîte de vitesses manuelle) max. 80 t/min ; 160 t/min ; 290 t/min ; 470 t/min ; 630 t/min.

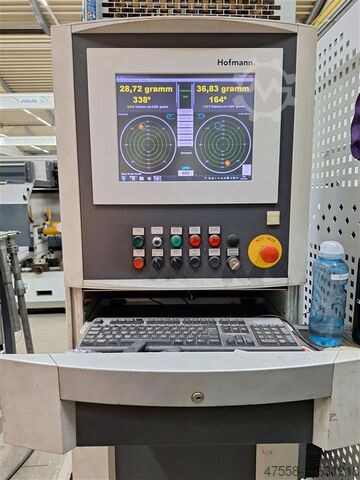

électronique de mesure PCX incluse
Méthode de mesure par mesure de force
Plage de mesure de l'électronique Vitesse de rotation 60 à 30.000 tr/min.
Tourillons Ø 40 - 178mm / 140 - 445mm
2 pièces corps de base (corps en acier moulé), longueur d'emmanchement entre les supports de palier jusqu'à env. 3000mm, réglage avec cliquet manuel par crémaillère, avec rallonge 1500mm

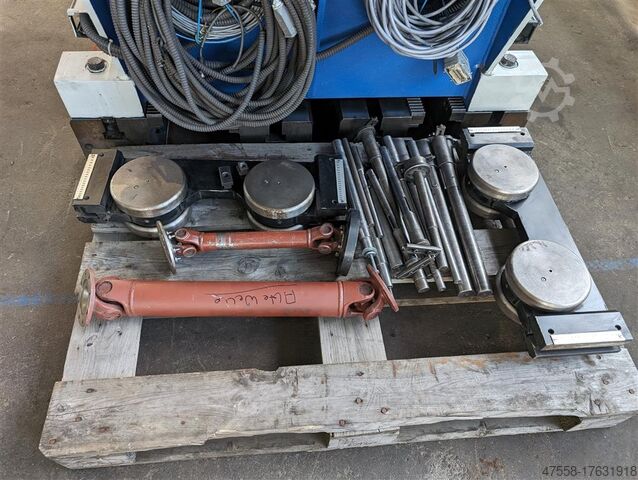

2 pièces de supports de palier/supports de palier oscillants :
Hauteur de pointe 1200mm mesurée dans le lit ; 2x roulettes Ø 195 x 56mm ; 2x rouleaux ; entraxe 205mm ; course de réglage 350mm verticale


*

L'annonce a été traduite automatiquement et des erreurs de traduction peuvent apparaître.
