Découpeur laser

Kimla LASER FIBER KIMLA POWERCUT LF 1530 6 KW

Le laser fibre KIMLA POWERCUT LF 1530 6 kW a été fabriqué en 2022 en Pologne par POLCOM Przemysław Kimla.

La découpe au laser est effectuée à l’aide d’un faisceau stable de fibre optique d’une puissance de 6 kW. Le système de lentilles focalisatrices situé à l’intérieur de la tête de coupe garantit une géométrie optimale du faisceau pour différents types de pièces. L’ensemble du processus de fabrication est soutenu par un système de changeur automatique de palettes, permettant le chargement et le déchargement simultanés des pièces pendant la coupe.

Les axes linéaires (X, Y, Z) sont entraînés par des servomoteurs performants. Leur technologie innovante, basée sur la transmission de données Ethernet en temps réel, permet de configurer quatre paramètres de mouvement (position, vitesse, accélération et rupture).

Le laser à fibre POWERCUT LF 1530 est construit sur un châssis monolithique rigide. La structure de la traverse mobile est inspirée de l’aéronautique, où la faible masse et la haute rigidité sont primordiales.

L’équipement très complet comprend, entre autres, un système de commande interactif intégrant un logiciel CAD/CAM et une commande CNC. Parmi de nombreux avantages, l’opérateur peut éditer, corriger, modifier la géométrie, distribuer, générer le parcours d’usinage à tout moment et poursuivre la production. Le système dispose également d’un module de nesting automatique avec gestion intégrée de la production.

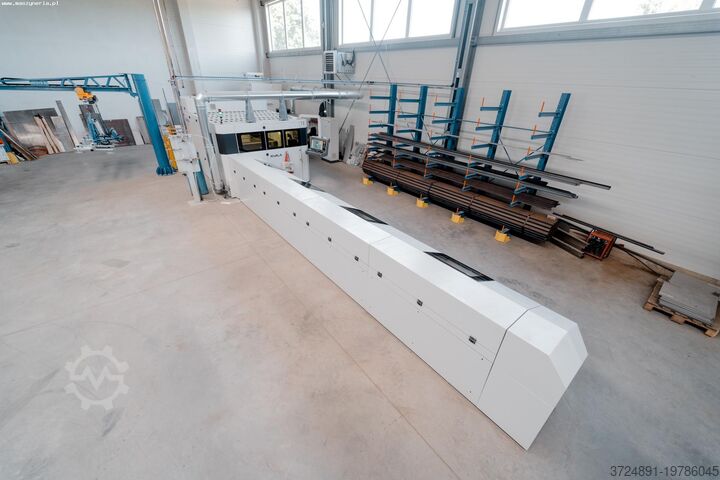

Le laser de découpe de tubes et profilés KIMLA POWERCUT proposé a été installé et mis en service en février 2023. Depuis, la machine n’a fonctionné que 4 450 heures.

Caractéristiques techniques de la découpeuse laser KIMLA POWERCUT LF 1530 :

- puissance laser : 6 kW
- course axe X/Y/Z : 1500/3000/120 mm
- vitesse de déplacement X/Y/Z : 180/180/70 m/min
- dimensions maximales des tôles : 3050 x 1550 mm
- poids maximal de la tôle : 900 kg
- section maximale de profilés rectangulaires : 100x100 mm
- section minimale de profilés rectangulaires : 20x20 mm
- diamètre maximal des tubes : 150 mm
- diamètre minimal des tubes : 20 mm
- hauteur de la table de travail : 850 mm
Cjdpfx Aew N Il Ssg Nerh
- vitesse de changement de table : 1 m/s
- heures de fonctionnement : 4 450 h
- pression d’air : 7 bars
- pression d’azote : 30 bars
- pression d’oxygène : 10 bars
- alimentation : 3x 400 V ; 50 Hz
- dimensions de la machine sans équipements annexes (L x l x h) : 4 400 x 2 800 x 2 400 mm
- poids de la machine KIMLA POWERCUT LF 1530 : 10 000 kg

Équipement de la découpeuse laser KIMLA :

- contrôleur CNC
- logiciel CAD/CAM
- système intégré de découpe de tubes et profilés rectangulaires
- possibilité de découpe à l’air comprimé
- source laser IPG avec module de sécurité et contrôle de puissance
- système de changeur de palettes
- système de détection automatique de la position de la tôle et d’ajustement de la trajectoire de l’outil
- modulateur paramétrique dédié du faisceau laser, permettant de façonner la modulation
- système automatique d’étalonnage de la régulation de la hauteur de la buse
- système d’extraction multi-chambres DONALDSON Torit DCE avec nettoyage par impulsion
- moteurs linéaires 20 kHz sur tous les axes
- règles de mesure RENISHAW
- entraînement de la traverse des deux côtés
- panneau de commande multifonction
- système de refroidissement intégré avec stabilisation numérique de la température
- table de travail à verrouillage mécanique de haute précision
- système d’alimentation en gaz de découpe (oxygène et azote) avec réglage de pressi
