Rectifieuse cylindrique- Plat- Intérieur- Extérieur
SIELEMANN R FuBR 80 NC

Name: SIELEMANN R FuBR 80 NC
Brand: SIELEMANN
Availability: InStock

Année de construction

1983

État

Occasion (entièrement fonctionnel)

Emplacement

Schloß Holte-Stukenbrock Allemagne

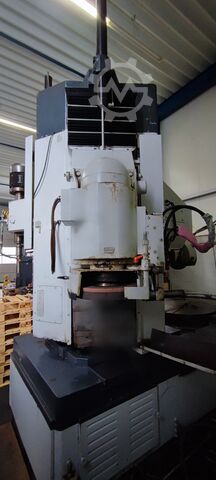

Rectifieuse cylindrique- Plat- Intérieur- Extérieur SIELEMANN R FuBR 80 NC

Données sur la machine

Désignation de la machine:: Rectifieuse cylindrique- Plat- Intérieur- Extérieur

Fabricant:: SIELEMANN

Modèle:: R FuBR 80 NC

Numéro de série:: 8151

Année de construction:: 1983

État:: prêt à l'emploi (d'occasion)

Fonctionnalité:: entièrement fonctionnel

Prix et localisation

Emplacement:: Görlitzer Straße 9, 33758 Schloß Holte-Stukenbrock, Deutschland

Appel

Détails techniques

Diamètre de la table rotative:: 800 mm

Hauteur de meulage:: 750 mm

Poids de la pièce (max.):: 800 kg

Hauteur totale:: 4 100 mm

Largeur totale:: 26 650 mm

Longueur totale:: 44 000 mm

Course d'alimentation axe Y:: 750 mm

Course d'avance axe Z:: 550 mm

Poids total:: 13 000 kg

Diamètre de la meule:: 400 mm

Diamètre du disque:: 400 mm

Vitesse de broche de rectification:: 1 460 tr/min

Diamètre de rectification:: 800 mm

Largeur de l'armoire de commande:: 650 mm

Type de courant d'entrée:: CC

Hauteur de l'armoire de commande:: 1 900 mm

Longueur de l'armoire de commande:: 1 800 mm

Vitesse de broche (max.):: 1 800 tr/min

Vitesse de broche (min.):: 1 460 tr/min

Charge de la table:: 900 kg

Diamètre de la pièce (max.):: 850 mm

Largeur de la meule:: 60 mm

Largeur de la table:: 1 240 mm

Puissance:: 35 kW (47,59 ch)

Avance rapide axe X:: 2 m/min

Avance rapide axe Y:: 100 m/min

Course rapide axe Z:: 2 m/min

Hauteur d'encombrement:: 4 100 mm

Exigence d'espace longueur:: 5 100 mm

Largeur requise:: 2 655 mm

Détails sur l'offre

Identifiant de l'annonce:: A15056110

Mise à jour:: dernière mise à jour le 26.02.2024

Description

Bonjour à tous !
Nous proposons à la vente une rectifieuse cylindrique Sielemann en bon état et entièrement fonctionnelle pour les domaines d'utilisation suivants : rectification plane, rectification intérieure et extérieure.

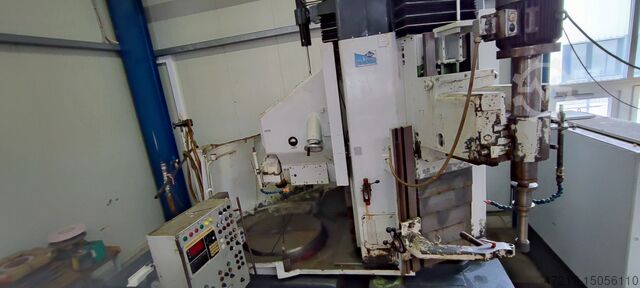

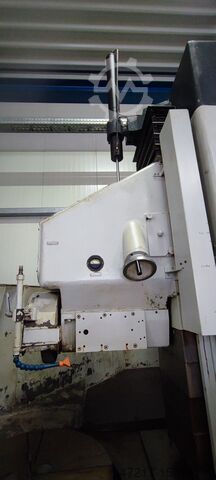

La machine possède un support pivotant avec 3 têtes de ponçage différentes pour chaque domaine d'application.
Une documentation complète sur la machine est disponible et peut être présentée lors de la visite.
La Sielemann proposée ici a toujours été entretenue et maintenue en bon état, les composants énumérés ci-dessous ont été remplacés en dernier lieu :

- 3x nouveaux cylindres d'équilibrage
- 1x nouveau groupe hydraulique (complet)
- Nouvelles protections de glissières
- Groupe de la table ronde révisé

Données techniques
Longueur de la machine : 4.400mm
Largeur de la machine : 2.655mm
Hauteur de la machine : 4.100mm
Poids de la machine : 13.000Kg
Largeur de l'armoire électrique : 650mm
Hauteur de l'armoire électrique : 1.900mm
Longueur de l'armoire : 1.800mm
Diamètre de la table de ponçage : 800mm
Capacité de charge de la table de ponçage : 800kg
Puissance d'entraînement de la table de ponçage : 0,21 - 14,5KW
Vitesse de rotation de la table de ponçage : 100 1/min (deux directions)
Serrage de la pièce sur la table de ponçage : Plateau magnétique avec rainures en T.
Course de l'axe Z (table de ponçage) : 550mm
Hauteur maximale de rectification (Y) : 750mm
Pompe de graissage Masch. Lit : 0,18KW
Pompe de graissage Masch. Colonne : 0,1KW
Pompe à huile de fuite : 0,065KW
Pompe hydraulique : 1,5KW

1) Tête de ponçage ronde extérieure
Puissance d'entraînement de la broche : 11KW
Vitesse de rotation de la broche : 1.450 1/min
Meule : 400x50mm
Cône de la broche porte-meule : D=65mm
Pas du cône : 1:5
Vitesse d'avance. (Y) : 100 mm/min

2) Tête de meulage ronde intérieure
Puissance d'entraînement de la broche : 5,5KW
Meule : Variable
Vitesse d'avance de la. (Y) : 100 mm/min

3) Tête de ponçage plate et ronde
Puissance d'entraînement de la broche : 11KW
Vitesse de rotation de la broche : 1.800 1/min
Meule : 400x50mm
Cône de la broche porte-meule : D=65mm
Pas du cône : 1:5
Vitesse d'avance. (Y) : 100 mm/min

Visites possibles à court terme sur rendez-vous ! !!

Avec nos salutations les plus cordiales

R.Suckow / Directeur

UNITTOOL Machines-outils GmbH
33758 Schloß Holte Stukenbrock
Görlitzerstraße 9
Bjdpfx Aerntirobtjli

L'annonce a été traduite automatiquement et des erreurs de traduction peuvent apparaître.
