Machine de forage de trous profonds

TBT Tiefbohrtechnik GmbH + Co MULTIPRO ML200-2

Le procédé de perçage de la machine de perçage profond est le procédé de perçage à une seule arête (Single-lip deep hole drilling).

Informations sur l’unité de perçage :
- Profondeur de perçage : 200 mm
- Diamètre de perçage min./max. : 1-12 mm, basé sur ST 60
- Nombre de broches : 2
- Entraxe des broches : 200 mm
Chsdpjwh Rp Ejfx Aamoc
- Entraînement de broche : 2 x 2,4 / 4,2 kW
- Vitesse de rotation des broches, réglable en continu : 1000 - 20000 tr/min
- Avance, réglable en continu : 10 - 25000 mm/min
- Avance rapide : 25000 mm/min
- Course du chariot (nominale) : 650 mm
- Largeur du chariot : 460 mm
- Course chariot axe X : 200 mm, avance rapide : 25000 mm/min
- Course chariot axe Y : 200 mm, avance rapide : 25000 mm/min

Informations sur le système de fluide :
- Fourniture de liquide de refroidissement : huile spéciale de perçage profond
- Capacité du réservoir : 500 litres
- 1x filtre automatique, capacité de filtration : 50 l/min
- 1x filtre de contrôle
- 2x alimentation en huile pour perçage profond ELB
- 1x répartiteur de débit
- 1x refroidisseur d’air avec pompe de circulation
- 1x extraction de brouillard d’huile électrostatique
- 1x convoyeur à bande racleuse pour copeaux
- 1x groupe hydraulique et pneumatique/équipement
- 1x pompe de puisard
- 3x pompe immergée
- 1x pompe à pistons radiaux réglable à distance :
Débit : 1 - 38 l/min
Entrainement de la pompe : 7,5 kW

Unité de broche :
- Broches motorisées avec contrôle de vitesse en continu par variateur de fréquence.
- Tête de broche avec raccord pour porte-outil.
- 2 x porte-outil pour douille selon VDI 3208 SE10x60, vissés de façon fixe sur la tête de broche de la broche motorisée.

Support de douille de guidage :
- Le support de douille de guidage est positionnable via l’axe CN.
- Version en fonte montée sur guidage linéaire.
- Entraînement de l’axe W par servomoteur CA et vis à billes, avec système de mesure de déplacement indirect et absolu.

Chariot porte-pièce :
- Chariot porte-pièce de type chariot croisé permettant le positionnement vertical et horizontal de la pièce, pour montage de plateaux de serrage ou dispositifs de bridage spéciaux.
- Corps principal en fonte avec guidages linéaires à rouleaux.
- Entraînement des axes X et Y par servomoteurs CA et vis à billes.
- Systèmes de mesure absolus directs. Plateau avec rainure de fixation ou de redressage.

Table de serrage avec diviseur CN pour le positionnement :
- Avec axe de rotation et axe d’inclinaison.
- Serrage hydraulique sur les axes de rotation et d’inclinaison.
Données techniques :
- Angle d’inclinaison : 270º
- Angle de rotation : 360º
- Hauteur d’axe : 25 ± 0,02 mm
- Entraxe des broches : 200 ± 0,005 mm
- Précision de division. Axe de rotation ± 15" / axe d’inclinaison ± 30"

Informations sur l’équipement électrique :
- 1x système de surveillance du processus de perçage

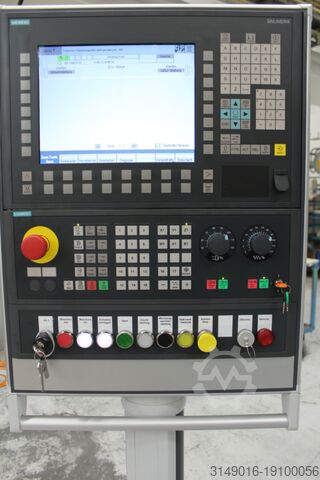

- 1x commande CNC 840D (Solution Line)

Données de raccordement :
- Tension d’alimentation : 3AC 400V ± 10%
- Fréquence : 50 Hz
- Tension de commande : 24 V CC
- Puissance totale installée : 25 kW

Équipement supplémentaire pour machines :
- 2 x supports pour porte-douilles de perçage à ressort, montés sur le support de douille.
- Pour un diamètre de perçage maximal de 18 mm.
