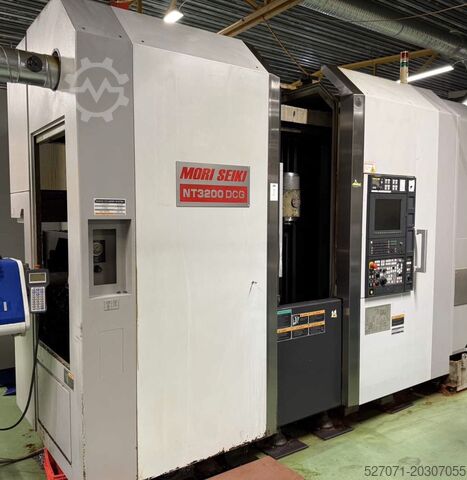

Centre de tournage-fraisage multiaxes

Moriseiki NT-3200 DCG

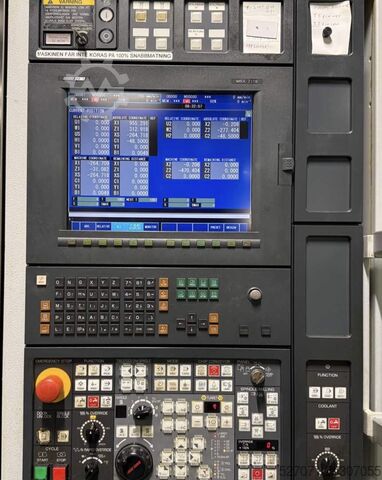

État: comme neuf (occasion), Année de construction: 2010, Commande numérique: FANUC FS-31iA5 (MAPPS 4) Capacités Course axe X mm: 685 Course axe Y mm: 125 Course axe Z mm: 1075 Longueur de tournage mm: 1045 Diamètre d'oscillation mm: ø: 600 Capacité de travail en barre mm: 65 BROCHE DE TOURNAGE-FRAISAGE Spécifications d'indexation complètes: YES Indexation axe B: 120º FULL INDEXING SPECIFICATION Rotation max. de la broche Tours/min: 12000 Puissance d’entraînement de la broche kW: 18.5/11 Magasin d’outils Nombre de positions d’outils: 80 Attachement d’outil: CAPTO C5 Longueur d’outil max. mm: 250 Diamètre d’outil max. mm: 70/130 Poids d’outil max kg: 5 TOURELLE INFÉRIEURE Nombre de positions d’outils: 12 Puissance des outils entraînés kW: 5.5/3.7 BROCHE PRINCIPALE Rotation max. des outils Tours/min: 5000 Puissance d’entraînement des outils kW: 25/22 (100%/40%ED) Alésage de broche mm: 73 Type de mandrin: HOLLOW CHUCK (8") Fabriquant: KITAGAWA Ijdpfx Adowwuaajwja CONTRE-BROCHE Rotation max. des outils Tours/min: 5000 Puissance d’entraînement des outils kW: 25/22 (100%/40%ED) Alésage de broche mm: 73 Type de mandrin: HOLLOW CHUCK (8") Fabriquant: KITAGAWA ÉQUIPEMENT Manivelle électronique Convoyeur à copeaux Tête pivotante Signal lumineux Pompe haute pression Éliminateur de buée Lustre d'atelier Conformité CE Pédale de mandrin (double) pour broche principale et contre-broche Pistolet à liquide de refroidissement Les porte-outils ne sont pas inclus Precision NC rotary table, rapid traverse and feed rate 100 1/min incl. direct measuring system Écrémeur d'huile Échelles linéaires Gantry loader LG-10 AII RENISHAW MP700 Heures de travail Heures sous tension: 76.510 Broche N°1: 11.521 Broche N°2: 9.271 Potencial nominal kVA: 102 Machine basque: Dimensions/Poids Longueur mm: 8.000 Largeur mm: 4.000 Hauteur mm: 3.000 Poids kg: 15.000

Année de construction: 1974, État: usagé, Pression : 340 T Longueur de la course : 200 mm Taille de la table basse : 100x800 mm Iodpfx Aj Du Uwsdwea Distance entre le haut et le bas : - open 510mm (lumière du jour) - fermé 310mm Nouveaux systèmes hydrauliques et électriques

État: prêt à l'emploi (d'occasion), Année de construction: 2017, Données générales Largeur 3000 mm Profondeur 2300 mm Hauteur 2700 mm Poids de la machine 9600 kg Unité de commande Marque HEIDENHAIN Modèle TNC 640 Entraînement principal Nombre de broches 1 Vitesse de broche 20000 tr/min Iodpfx Adew S N Igowea Cône d’outil SK40 Nombre d’axes 5 Déplacements Déplacement axe X 600 mm Déplacement axe Y 500 mm Déplacement axe Z 500 mm Fluide / Média Convoyeur de copeaux Oui Équipement supplémentaire Convoyeur de copeaux, système de refroidissement, magasin à chaîne pour outils, arrosage interne, rinçage de copeaux étendu, fenêtre tournante, séparateur de brouillard, soufflage d’air, palpeur de mesure optique, contrôle de casse d’outil, pistolet de rinçage, commande 3D, table rotative/basculante CN, préparation pour système de manutention, feu de signalisation, volant électronique, écran d’affichage. Accessoires optionnels à vendre : 48 plaques de bridage en aluminium (conception interne) ; 48 étaux HSG5 de marque Ceratizit (WNT), 5 rayonnages (conception interne), outils et porte-outils. Cette fraiseuse verticale 5 axes DMG MORI DMU 60 EVO a été fabriquée en 2016. Elle est équipée d’une commande HEIDENHAIN iTNC 640, d’une vitesse de broche de 20000 tr/min et d’un magasin d’outils à 120 emplacements. La machine possède un convoyeur à copeaux, un système d’arrosage et une alimentation interne en liquide de refroidissement sous 40 bar. Idéale pour l’usinage complexe, la DMU 60 EVO constitue un atout robuste pour tout atelier. Pour plus d’informations sur ce centre d’usinage vertical, n’hésitez pas à nous contacter. Domaines d’application Fraisage

État: usagé, Année de construction: 2001, Diamètre de la pointe : 1 000 mm Diamètre de la base : 50 mm Module : max. 18 mm Module : min. 1 mm Diamètre de la meule : max. 1 000 mm Largeur de la meule : 630 mm Hauteur du profil : max. 41 mm Angle d’hélice (gauche/droite) : max. 45 ° Diamètre de la table : 720 mm Charge de la table : max. 1 500 kg Iodpfswp S Thsx Adwja Diamètre de la meule : min./max. 180/400 mm Largeur de la meule : 60 (45/30) mm Vitesse de rotation de la broche : 0 - 3 100 tr/min Puissance totale connectée : 30 kVA

État: bon (utilisé), Année de construction: 2008, Fonctionnalité: entièrement fonctionnel, Contrôle : OSP-P20L-R Diamètre de balançoire au-dessus du lit : 450 mm Diamètre de pivotement sur coulisse longitudinale : 350 mm Diamètre de pivotement sur coulisse transversale : 300 mm Alésage de la broche : 43 mm Isdpfx Adsvk Sqkjwoa Plage de vitesse de broche : 75 - 3 000 tr/min Avance sur l'axe X : 0,00001 - 39,37 mm mm/tr Avancement rapide sur l'axe X : 20 m/min Avance sur l'axe Z : 0,00004 - 38,37 mm/tour Avancement rapide sur l'axe Z : 25 m/min Tourelle à outils : 12 fois Outils électriques Porte-outil : VDI30 Poids de la machine : environ 3 800 kg Ravitailleur de barres BREUNING IRCO

État: bon (utilisé), Année de construction: 2005, Fonctionnalité: entièrement fonctionnel, course de déplacement axe X: 1 200 mm, course de l’axe Y: 600 mm, course de déplacement axe Z: 700 mm, - Réparation de la tête de fraisage/de la broche en 2022 pour 28.000 euros - Commande numérique Heidenhain iTNC530 - Tête de fraisage pivotante NC : Axe B axe CN complet axe A horizontal/vertical - Table circulaire CN (axe C) - changeur à 72 positions - Convoyeur à copeaux Iodpfx Asrz I Hbedwoa - volant électrique - Dispositif d'arrosage (IKZ 20bar) Données techniques / technical details : Course X longitudinale / X-Travel longitudinal 1200 mm Course Y transversal / Y-Travel cross 600 mm Course Z verticale / Z-Travel vertical 700 mm Axe C table circulaire / C-axis rotary table 360 Axe B / B-axis +-90 ° Taille de la table ronde / rotary table size 800 mm queue d'outil / spindle taper SK40 Plage de vitesse de rotation / spindle speed 0-6300 tr/min /rpm Nombre d'emplacements d'outils / tool places in ATC 72 fois Puissance d'entraînement broche 100/40%ED / drive capacity spindle 100/40%ED 17/25 kW Poids de la machine env. / weight 9000 kg Les données techniques, les accessoires et la description de la machine ne sont pas contractuels - Les données techniques, les accessoires et la description de la machine ne sont pas contractuels.

État: usagé, Diamètre de tournage 3 200 mm Diamètre de tournage modifié : 2 400 mm Diamètre de tournage au-dessus du support 3 000 mm Longueur de tournage max. 15 000 mm Commande Sinumerik 840 D Siemens Poids maximum de la pièce 80 000 kg Précision de travail (jusqu’à) 0,01 mm Plage de vitesses – broche principale max. 50 min⁻¹ Poids de la machine env. 154,4 t Encombrement env. 20,7 x 6,0 m Tour lourd ZERBST – DXP 5 / W15x15000 Ijdpfx Aswtrz Hodwoa - Précision de mesure : < 0,01 mm Rétrofit 2009 / 2012: - 2009 : Conversion de la commande en Sinumerik 840D - 2012 : Nouvelle boîte de vitesses principale, y compris l’entraînement de la broche principale Ajout d’un frein de maintien, intégration électrique comprise Modification et optimisation des paliers à rouleaux cylindriques / montage Modernisation : technologies de commande et de sécurité

Année de construction: 2007, État: prêt à l'emploi (d'occasion), Diamètre de tournage : 420 mm, longueur de tournage : 820 mm, alésage de la broche : 105 mm, vitesse : 3000 tr/min, puissance de la broche : 22 kW, course X/Z : 280 mm/820 mm, positions d'outils : 10, vitesse d'entraînement de l'outil : 6000 tr/min. Dimensions de la machine X/Y/Z : environ 4400 mm/2100 mm/2300 mm, poids : environ 6000 kg, commande : Mitsubishi M-720BM (MAPPS 2), heures de fonctionnement : 10000 h. Y compris divers accessoires. Les outils entraînés n'ont jamais été utilisés, seul l'axe Y fonctionnait. Le bras de mesure et la vis à billes de l'axe Y sont en parfait état. Documentation disponible. Une visite sur place est possible. Iedpsv I U Iyefx Adwja

État: bon (utilisé), Année de construction: 2007, Tour Gildemeister NEF 600 Année de construction 2007 Commande Heidenhain Plus Diamètre de tournage max. 600 mm Distance entre pointes 1.250 mm Diamètre de rotation au-dessus du banc 600 mm Course transversale 320 mm Broche principale : Plage de vitesse - broche principale max. 3.000 min/-1 Alésage de la broche 90 mm Diamètre du mandrin 320 mm Ijdpfsucl Alsx Adwea Tourelle porte-outils : Nombre d'emplacements d'outils 8 pos. Puissance totale requise 42 kVA Poids de la machine env. 5,0 t Encombrement env. 3,6 x 2,14 x 1,95 m Accessoires : , pistolet d'arrosage, mandrin rotatif Schunk 315 mm, Contre-poupée MK 5

État: très bon (occasion), Année de construction: 2016, Centre de tournage et de fraisage Takisawa TMM 250 3 , année 2016 , Fanuc Longueur de tournage:1300 Diamètre de tournage : 350 mm Vitesse de broche (max.) : 4000 1/min 9 axes 2 x broches 2 x axe C Isdport Ip Nefx Adwsa diamètre d'oscillation 780 mm diamètre de tournage max. 350 mm Longueur de tournage max. 1.300 mm Diamètre du mandrin à gauche 250 mm Diamètre du mandrin à droite 200 mm Porte-outil supérieur avec axe Y 260 mm et axe B 230° / +/- 115 Complet avec changeur d'outils à 30 positions Porte-outils inférieur avec tourelle à 15 positions - toutes les positions sont entraînées. Usinage simultané complet sur 5 axes avec assistance au tournage/fraisage. Changeur d'outils avec 30 emplacements d'outils Magasin de pièces , à droite de la machine, avec portique de manutention. Outils entraînés sur la tourelle. Axe C pour broche gauche et droite Convoyeur à copeaux Arrosage interne par broche de fraisage 20 bar En raison de frais de bureau trop élevés (dispositions douanières), nous ne livrons pas en Turquie, Iran et Russie ainsi que la Biélorussie.
